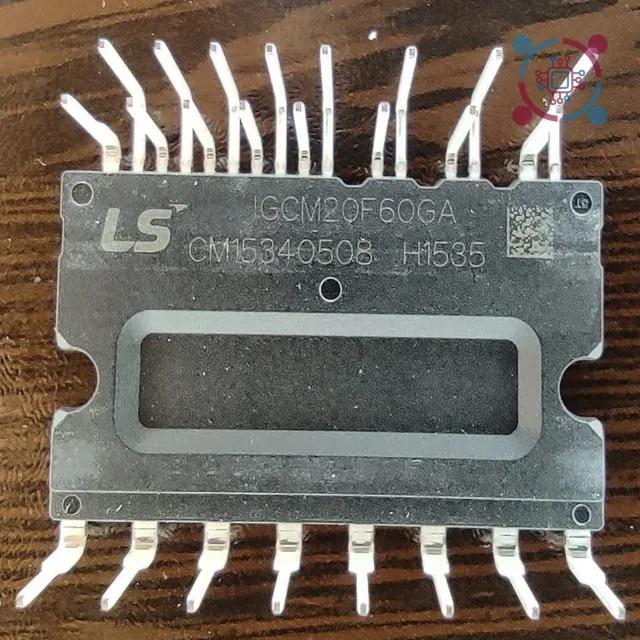

آی پی ام IGCM20F60GA (LS) Original
مشخصات محصول: آی پی ام IGCM20F60GA
معرفی محصول
آی پی ام IGCM20F60GA یکی از ماژول‌های قدرتمند و باکیفیت شرکت LS است که برای کاربردهای متنوع الکترونیکی طراحی شده است. این ماژول با بهره‌گیری از تکنولوژی پیشرفته و استانداردهای بالای LS، انتخابی ایده‌آل برای کنترل و مدیریت دستگاه‌های مختلف می‌باشد. با استفاده از این ماژول، می‌توانید عملکرد بهینه و قابل اعتمادی را در سیستم‌های الکترونیکی خود تجربه کنید.
محصولات مرتبط
ویژگی‌ها
| شناسه کالا (SKU) | 100011 |
| Package | MDIP-24 |
| Dimensions | Width: 21 mm, Height: 5.1 mm |
| Module Type | Ignition Controllers & Drivers |
| Internal NTC | Yes (Protects IC against overheating) |
| Number of Pins | 24 pins |
| Number of IGBTs | 6 |
| Input Voltage Range | -1 V to 10 V |
| Internal IGBT Driver | Yes (No external driver required) |
| Maximum IGBT Voltage | 600 V |
| Supply Voltage Range | 14 V to 18.5 V |
| Maximum Output Current | 20 A |
| Overcurrent Protection | Yes (Output shuts down on short circuit) |
| Undervoltage Protection | Yes |
| Maximum Power Dissipation | 32.6 W (at 25°C ambient temperature) |
| Operating Temperature Range | -40°C to 125°C |
توضیحات
ویژگی‌های فنی
- ابعاد:
- عرض: ۲۱ میلی‌متر
- ارتفاع: ۵.۱ میلی‌متر
- تعداد پایه: ۲۴ پایه
- پکیج: MDIP-24
- نوع: Ignition Controllers & Drivers
- حداکثر توان اتلافی (در Ta=25°C): ۳۲.۶ وات
- محدوده دمای کاری: -۴۰ تا ۱۲۵ درجه سانتی‌گراد
- محدوده ولتاژ تغذیه: ۱۸.۵ تا ۱۴ ولت
- محدوده ولتاژ ورودی: -۱ تا ۱۰ ولت
- حداکثر جریان خروجی: ۲۰ آمپر
کاربردها
- آی‌سی برد ماشین لباسشویی
- آی‌سی برد ماشین ظرفشویی
- آی‌سی برد کولرهای گازی
- کنترل دور فن‌های سه‌فاز
- اینورتر و درایو موتورهای با توان پایین
ویژگی‌های برجسته
-
دارای 6 عدد IGBT:
- تحمل ولتاژ: ۶۰۰ ولت
- جریان: ۲۰ آمپر
- مناسب برای کاربردهای مختلف با نیاز به ولتاژ و جریان بالا
-
درایور IGBT داخلی:
- حذف نیاز به درایور خارجی
-
مدار حفاظتی Over Current:
- خاموش شدن خروجی در صورت اتصال کوتاه
-
مدار حفاظتی Under Voltage:
- محافظت در برابر کاهش ولتاژ
-
دارای NTC داخلی:
- جلوگیری از آسیب به آی‌سی در اثر افزایش دما
مزایا
-
بهبود کارایی سیستم:
- افزایش کارایی و عمر مفید سیستم‌ها
-
کاهش هزینه‌ها:
- حذف نیاز به درایورهای خارجی و مدارهای حفاظتی اضافی
-
افزایش امنیت و پایداری:
- محافظت در برابر نوسانات ولتاژ و جریان
با آی پی ام IGCM20F60GA، می‌توانید از قابلیت‌های پیشرفته و مزایای منحصربه‌فرد این ماژول در پروژه‌های خود بهره‌مند شوید.
