TL431 - SMD
آی‌سی رفرنس ولتاژ قابل تنظیم TL431

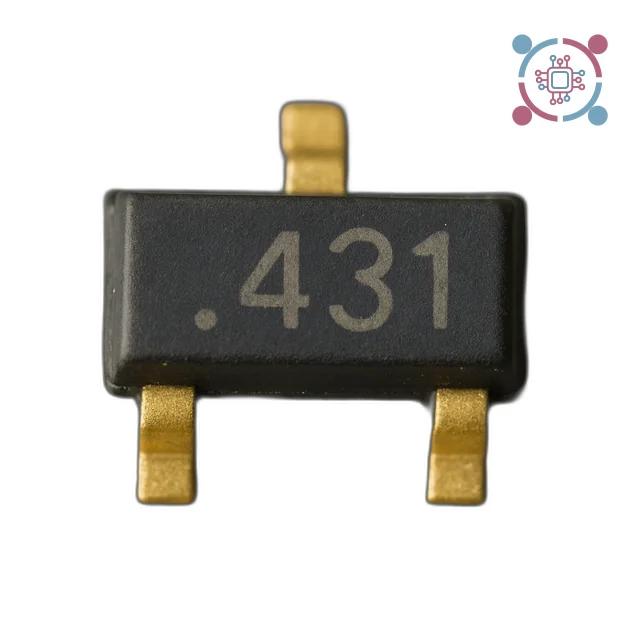

TL431 یک رفرنس ولتاژ قابل تنظیم (Adjustable Shunt Regulator) سه پایه است که عملکردی مشابه یک دیود زنر دقیق دارد اما با قابلیت تنظیم ولتاژ.
این قطعه به دلیل دقت بالا، پایداری فوق‌العاده و قیمت مناسب، یکی از محبوب‌ترین انتخاب‌ها برای کنترل ولتاژ در منابع تغذیه و مدارهای فیدبک (Feedback) است.
این آی‌سی معمولاً در مدارهای SMPS (منبع تغذیه سوئیچینگ) به همراه اپتوکوپلر به کار می‌رود تا ولتاژ خروجی را به صورت دقیق کنترل کند.
ویژگی‌ها
| شناسه کالا (SKU) | 100020 |
| Number of Pins | 3 pins (Reference, Anode, Cathode) |
| Voltage Accuracy | ±0.5% or ±1% |
| Cathode Current (Ika) | 1mA to 100mA |
| Operating Voltage Range | 2.5V to 36V |
| Reference Voltage (Vref) | 2.495V ±0.5% |
توضیحات
کاربردهای رایج TL431
- کنترل دقیق ولتاژ در منابع تغذیه سوئیچینگ (SMPS)
- جایگزین دقیق برای دیود زنر در مدارهای حساس
- استفاده در فیدبک آداپتورها و شارژرها
- کنترل ولتاژ در شارژر باتری و سیستم‌های مدیریت انرژی
- مدارهای کنترل دقیق در تجهیزات صنعتی و پزشکی
به دلیل دقت بالا و قابلیت تنظیم، TL431 در اکثر پاورهای لپ‌تاپ، شارژرهای گوشی، و منابع تغذیه صنعتی دیده می‌شود.
نحوه عملکرد TL431 در مدار فیدبک
- ولتاژ خروجی توسط یک تقسیم مقاومتی به پایه Reference اعمال می‌شود.
- وقتی ولتاژ به مقدار تعیین‌شده رسید، TL431 شروع به هدایت جریان می‌کند.
- این جریان باعث فعال شدن اپتوکوپلر می‌شود و سیگنال فیدبک را به سمت اولیه منبع تغذیه ارسال می‌کند.
- کنترلر منبع تغذیه ولتاژ خروجی را تنظیم کرده و آن را پایدار نگه می‌دارد.
این روش باعث می‌شود ولتاژ خروجی همواره ثابت بماند و از نوسانات و آسیب به قطعات جلوگیری شود.
مزایای استفاده از TL431 نسبت به دیود زنر
| ویژگی | TL431 (رفرنس ولتاژ) | دیود زنر |
|---|---|---|
| قابلیت تنظیم ولتاژ | دارد (۲٫۵V تا ۳۶V) | ندارد |
| پایداری ولتاژ | بسیار بالا | متوسط |
| دقت | ±0.5% یا ±1% | ±5% یا ±10% |
| کاربرد در فیدبک SMPS | ایده‌آل | محدود |
