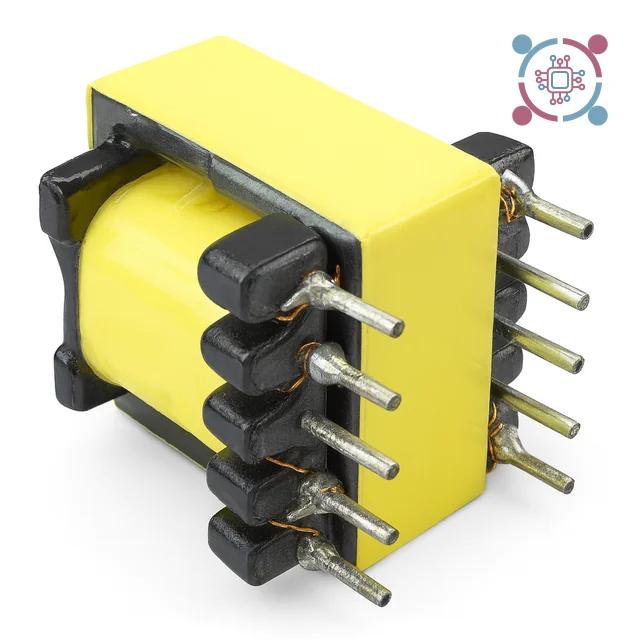

ترانس سوئیچینگ 5 ولت 700 میلی‌آمپر با آی سی THX208

معرفی ترانس سوئیچینگ 5V 700mA با آی‌سی THX208

ترانس سوئیچینگ 5V 700mAر پایلوتک، یک ترانس فرکانس‌بالا مناسب منابع تغذیه سوئیچینگ کم‌مصرف است. این ترانس برای مدارهای مبتنی بر آی‌سی THX208 در نظر گرفته شده و در مدار کامل می‌تواند برای تولید خروجی 5V DC با جریان 700mA استفاده شود.
این محصول برای بردهای الکترونیکی کوچک، تجهیزات هوشمند خانگی، مدارهای کم‌مصرف، ماژول‌های تغذیه، دوربین‌های کم‌مصرف، تجهیزات آموزشی و پروژه‌های الکترونیکی مناسب است.
نکته مهم این است که این قطعه ترانس خام است و نباید مستقیماً به برق شهری یا مصرف‌کننده متصل شود. عملکرد صحیح آن فقط در مدار کامل منبع تغذیه سوئیچینگ و با رعایت طراحی صحیح، فیدبک، ایزولاسیون و تست ایمنی قابل انتظار است.

این ترانس چه کاری انجام می‌دهد؟

این ترانس در مدار منبع تغذیه سوئیچینگ، انرژی را از بخش اولیه مدار به بخش خروجی منتقل می‌کند. در مدارهای فلای‌بک (Flyback) مبتنی بر آی‌سی THX208، انرژی ابتدا توسط مدار کنترل و سوئیچینگ مدیریت می‌شود و سپس به کمک این ترانس به سمت خروجی منتقل می‌گردد.
در مدار کامل، نتیجه این فرآیند می‌تواند خروجی 5V DC با جریان حدود 700mA باشد. همچنین ترانس باعث ایجاد جداسازی الکتریکی بین بخش ورودی متصل به برق شهر و بخش خروجی 5 ولت می‌شود.
به زبان ساده، این ترانس بخشی از مدار منبع تغذیه است که به انتقال کنترل‌شده و ایزوله انرژی به خروجی 5 ولت کمک می‌کند؛ اما خودش به‌تنهایی خروجی DC تولید نمی‌کند

کاربردها

• منابع تغذیه سوئیچینگ 5V کم‌مصرف
• بردهای الکترونیکی خانگی و صنعتی سبک
• تجهیزات هوشمند خانگی
• مدارهای آموزشی و آزمایشگاهی
• ماژول‌های تغذیه 5V
• مدارهای کنترل، سنسور و ابزار دقیق کم‌مصرف
• دوربین‌های مداربسته و تجهیزات امنیتی کم‌مصرف
• پروژه‌های DIY و نمونه‌سازی الکترونیکی
• تعمیر بردهای تغذیه 5V

همکاری با تولیدکنندگان و سفارش عمده

اگر برای تولید محصول خود قصد استفاده از این ترانس را دارید، پایلوتک امکان بررسی فنی و تولید سفارشی ترانس‌های سوئیچینگ را نیز فراهم می‌کند. در سفارش‌های عمده می‌توان مشخصات ترانس را بر اساس نیاز مدار شما تنظیم کرد؛ از جمله:

• ولتاژ خروجی
• جریان خروجی
• نوع هسته
• ابعاد فیزیکی
• نوع آی‌سی کنترلر

پیشنهاد پایلوتک: برد آماده منبع تغذیه 5V | 1A

اگر به‌جای استفاده از ترانس خام، به یک منبع تغذیه کامل و آماده نیاز دارید، پایلوتک ماژول تغذیه سوئیچینگ 5V | 1A را نیز تولید کرده است.
این ماژول برای کاربرانی مناسب است که نمی‌خواهند مدار منبع تغذیه را از ابتدا طراحی یا مونتاژ کنند و به یک خروجی آماده 5V DC برای راه‌اندازی بردها و تجهیزات الکترونیکی نیاز دارند.
در ماژول آماده پایلوتک، بخش‌های اصلی منبع تغذیه مانند ترانس سوئیچینگ، آی‌سی کنترلر، مدار یکسوسازی، فیلتر خروجی و قطعات مورد نیاز روی برد قرار گرفته‌اند. بنابراین استفاده از آن برای پروژه‌ها، تعمیرات، نمونه‌سازی و تجهیزات کم‌مصرف ساده‌تر و سریع‌تر است.
اگر در حال طراحی یا تولید برد اختصاصی هستید، ترانس سوئیچینگ 5 ولت 1 آمپر می‌تواند انتخاب مناسبی باشد. اما اگر به یک راهکار آماده و قابل استفاده نیاز دارید، ماژول تغذیه 5V | 1A پایلوتک گزینه کاربردی‌تری خواهد بود
برای خرید ماژول 5ولت 1امپر ضربه بزنید

سوالات متداول

1. 1

   آیا این ترانس مستقیماً به برق شهری وصل می‌شود؟

   • خیر. این محصول یک ترانس خام سوئیچینگ است و نباید به‌صورت مستقیم به برق شهری وصل شود. برای استفاده باید داخل مدار کامل منبع تغذیه سوئیچینگ قرار بگیرد.
2. 2

   آیا این ترانس خودش خروجی 5V DC تولید می‌کند؟

   • خیر. خود ترانس به‌تنهایی خروجی DC تولید نمی‌کند. خروجی 5V DC زمانی ایجاد می‌شود که ترانس همراه با آی‌سی THX208، دیود، خازن، فیدبک و سایر قطعات مدار منبع تغذیه استفاده شود.
3. 3

   تفاوت این محصول با برد آماده منبع تغذیه 5 ولت چیست؟

   • این محصول فقط ترانس خام است و برای استفاده نیاز به طراحی و مونتاژ مدار کامل دارد. اما برد آماده منبع تغذیه 5V پایلوتک، یک راهکار آماده‌تر است که برای تست سریع، نمونه‌سازی و استفاده راحت‌تر مناسب‌تر خواهد بود

جمع‌بندی

اگر در حال طراحی یا تعمیر یک منبع تغذیه سوئیچینگ 5 V کم‌مصرف هستید و مدار شما بر پایه THX208 یا ساختار مشابه فلای‌بک طراحی شده، این ترانس می‌تواند گزینه مناسبی برای خروجی هدف 5V DC با جریان 700mA باشد.
این محصول برای طراحان برد، تعمیرکاران تخصصی، تولیدکنندگان تجهیزات الکترونیکی و پروژه‌های کم‌مصرف مناسب است. اما اگر فقط به خروجی آماده 5V نیاز دارید و نمی‌خواهید درگیر طراحی مدار، فیدبک و تست منبع تغذیه شوید، استفاده از برد آماده منبع تغذیه 5V پایلوتک انتخاب ساده‌تر و سریع‌تری خواهد بود.
