آموزش گرفتن خروجی گربر در Altium Designer

تنظیم قوانین طراحی (Design Rules)

1. 1

   پیش از گرفتن خروجی، اطمینان حاصل کنید که طراحی شما با ظرفیت‌ها و قوانین تولید سازنده PCB مطابقت دارد. مهم‌ترین موارد شامل حداقل عرض ترِیس، فاصله، اندازه ویا و قطر سوراخ‌های Drill هستند.

گرفتن فایل‌های گربر

پروژه PCB خود را در Altium Designer باز کنید و طبق مراحل زیر پیش بروید.

1. 1

   از نوار منو مسیر File → Fabrication Outputs → Gerber Files را انتخاب کنید.


2. 2

   در پنجره Gerber Setup، در تب General تنظیمات زیر را اعمال کنید:

   • Units: Inches (in)
   • Decimal: 0.01mil
   • Outputs: filename
   • Include unconnected mid-layer pad را فعال کنید
   • Generate Reports را فعال کنید


3. 3

   در تب Layers to plot، لایه‌های زیر را برای خروجی انتخاب کنید:

   • Board Outline (.GM)
   • Top Layer (.GTL)
   • Inner Layers (.G1، .G2، …) — فقط برای بردهای چندلایه
   • Bottom Layer (.GBL)
   • Top Overlay (.GTO)
   • Bottom Overlay (.GBO)
   • Top Solder (.GTS)
   • Bottom Solder (.GBS)
   • Top Paste (.GTP)
   • Bottom Paste (.GBP)
4. 4

   در پنجره Advanced Gerber options، گزینه‌های زیر را تنظیم کنید:

   • Aperture Tolerances: ±0.005mil
   • Leading/Trailing Zeroes: Suppress leading zeroes
   • Plotter Type: Unsorted (raster)
   • Optimize change location commands را فعال کنید


5. 5

   روی Apply کلیک کنید تا فایل‌های گربر تولید شوند. پس از تولید، پنجره CAMtastic به‌صورت خودکار باز می‌شود و می‌توانید فایل‌های ساخته‌شده را بررسی کنید.



گرفتن فایل‌های NC Drill

1. 1

   از نوار منو مسیر File → Fabrication Outputs → NC Drill Files را انتخاب کنید.


2. 2

   در پنجره NC Drill Setup، گزینه‌های زیر را تنظیم کنید:

   • Units: Inches
   • Format: 2:5
   • Zero Suppression: Keep leading and trailing zeroes
   • Coordinate Positions: Reference to absolute origin
   • Optimize change location commands را فعال کنید
   • Generate separate NC Drill files for plated & non-plated holes را فعال کنید
   • سایر گزینه‌ها را بدون نیاز خاص، تغییر ندهید


3. 3

   روی OK کلیک کنید تا فایل‌های NC Drill تولید شوند. پس از تولید، پنجره CAMtastic مجدداً باز می‌شود تا فایل‌ها قابل بررسی باشند.



مرحله آخر: بررسی فایل‌های Gerber و آماده‌سازی برای سفارش ساخت PCB

1. 1


   پس از اینکه فایل‌های Gerber و NC Drill (فایل سوراخ‌کاری) را از نرم‌افزار Altium Designer استخراج کردید مثل تصویر بالا در التیوم دیزاینر رویت خواهید کرد.

2. 2

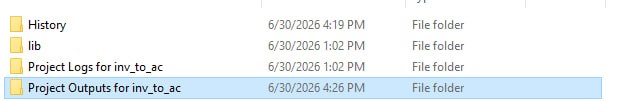

   پس از آن باید وارد پوشه پروژه شوید. در پوشه پروژه، پوشه‌ای با نام Project Outputs for (نام پروژه) ایجاد می‌شود. این پوشه شامل تمامی فایل‌های خروجی موردنیاز برای ساخت برد مدار چاپی (PCB) است.


3. 3

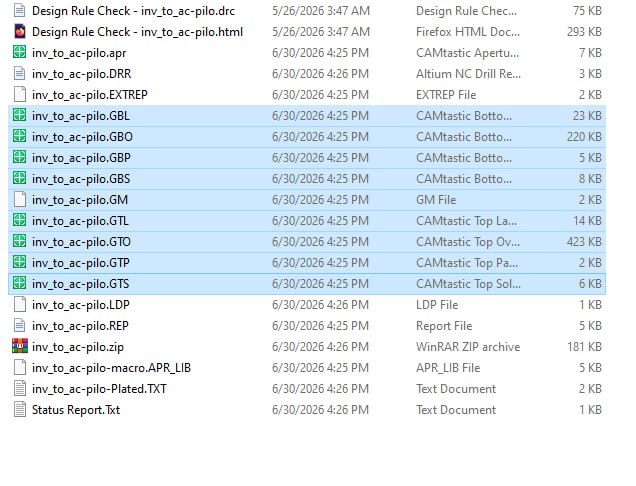

   پس از باز کردن پوشه Project Outputs for (نام پروژه)، تمامی فایل‌های Gerber و فایل سوراخ‌کاری را مشاهده خواهید کرد.


4. 4

   پسوند فایل‌های ضروری برای ساخت برد PCB برای ساخت برد مدار چاپی، وجود فایل‌های زیر ضروری است:

   • .GTL
   • .GBL
   • .GTO
   • .GBO
   • .GTS
   • .GBS
   • .GTP
   • .GM یا .GKO
   • .TXT یا .DRL


5. 5

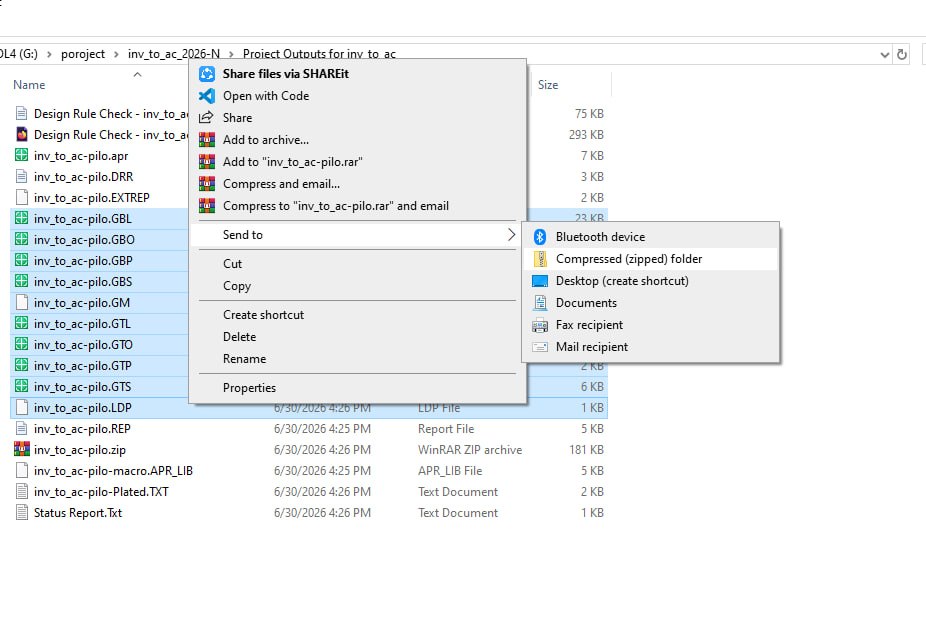

   نحوه ساخت فایل ZIP پس از اطمینان از وجود تمامی فایل‌های Gerber و فایل سوراخ‌کاری، باید آن‌ها را در یک فایل ZIP قرار دهید تا بتوانید در سایت‌های سفارش PCB بارگذاری کنید. ابتدا تمامی فایل‌های Gerber و فایل NC Drill را انتخاب کنید. سپس روی فایل‌های انتخاب‌شده کلیک راست کرده و گزینه زیر را انتخاب نمایید: Send to → Compressed (zipped) Folder پس از انجام مراحل فایل ZIP تشکیل می‌شود و آن را می‌توانید در سایت بارگذاری کنید. در صورتی که از نرم‌افزار WinRAR استفاده می‌کنید، روی فایل‌های انتخاب‌شده کلیک راست کرده و گزینه Add to archive... را انتخاب کنید. سپس فرمت ZIP را انتخاب کرده و فایل را ایجاد نمایید.

6. 6

   در نهایت فایل ZIP ایجادشده را در فرم سفارش بارگذاری کنید.
