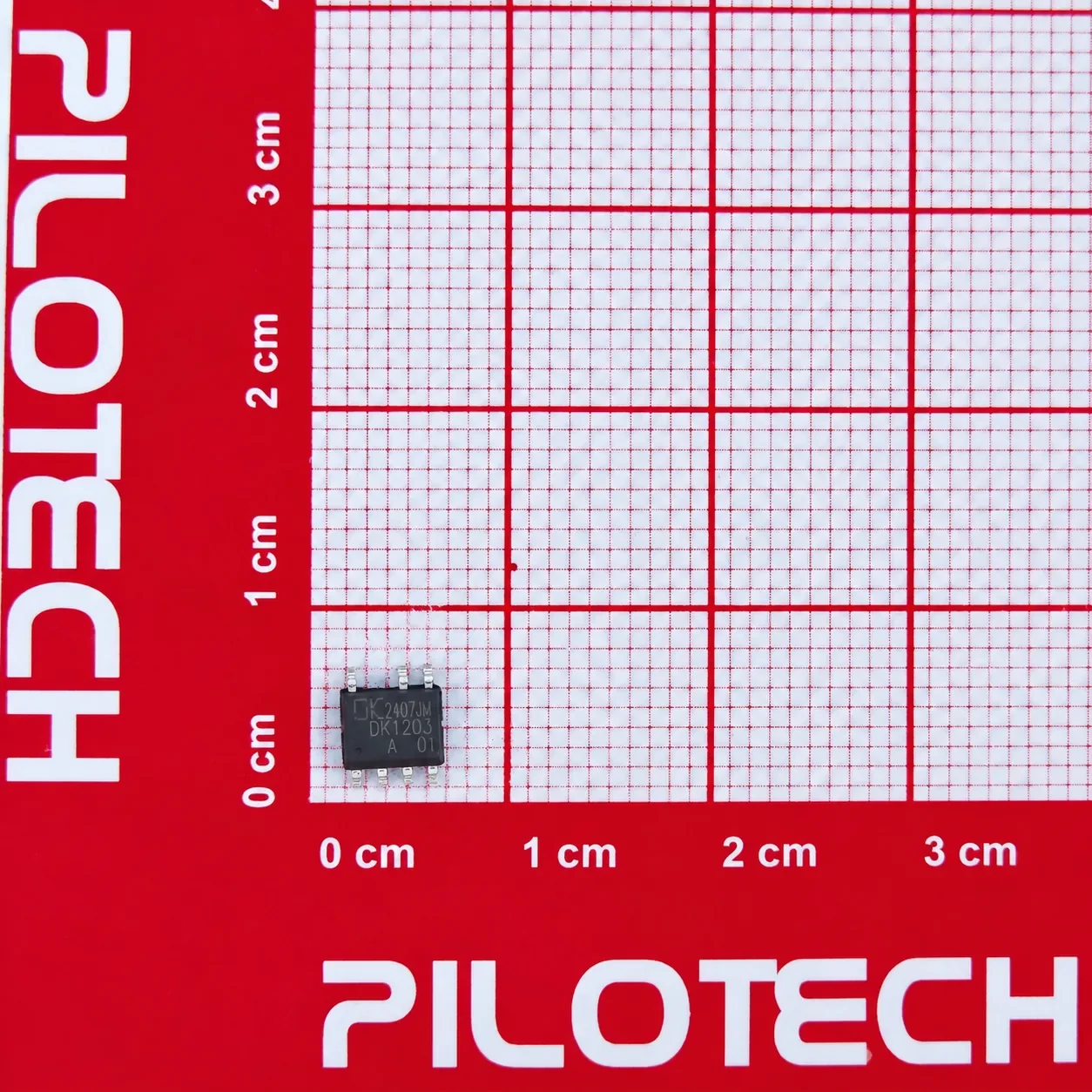

آیسی ICE3AR2280JGXU کنترلر تغذیه سوئیچینگ فلایبک
- ارسال کشوریپس از تأیید
- اصالت کالامنابع معتبر
- پشتیبانی فنیراهنمای انتخاب
ICE3AR2280JGXU یک آیسی سوئیچینگ یکپارچه برای طراحی و تعمیر منابع تغذیه Flyback است. این تراشه کنترل PWM، ماسفت 800 ولتی و مدار راه‌اندازی اولیه را در خود جای داده و نیاز به استفاده از ماسفت قدرت مجزا را در بسیاری از طراحی‌های کم‌توان برطرف می‌کند. قابلیت Active Burst Mode مصرف انرژی در حالت بی‌باری و بار سبک را کاهش می‌دهد و فناوری Frequency Jitter به کنترل نویز EMI کمک می‌کند. از طرف دیگر، حفاظت‌های داخلی و قابلیت تنظیم Brownout باعث می‌شوند منبع تغذیه در شرایط غیرعادی، رفتار کنترل‌شده‌تری داشته باشد.
معرفی ایسی سوئیچینگ ICE3AR2280JGXU
در یک منبع تغذیه AC به DC، ولتاژ برق شهر ابتدا یکسوسازی شده و سپس توسط بخش سوئیچینگ به ترانس Flyback منتقل می‌شود. کنترل دقیق زمان روشن و خاموش شدن ماسفت، جریان اولیه ترانس و شرایط فیدبک، نقش مهمی در پایداری خروجی دارد.
شرکت Infineon در خانواده آی‌سی‌های تغذیه و کنترلر سوئیچینگ این وظایف را داخل یک آیسی ترکیب کرده است. مدل ICE3AR2280JG از نسل F3R80 بوده و نسبت به نسخه‌های قدیمی‌تر 650 ولتی، از ماسفت 800 ولتی استفاده می‌کند تا حاشیه تحمل ولتاژ بیشتری در مدارهای مناسب فراهم شود.
این قطعه همچنین امکان تنظیم محدوده Brownout و سطح ورود به Burst Mode را فراهم می‌کند. چنین قابلیت‌هایی برای منابع تغذیه‌ای که با تغییرات ولتاژ ورودی و بارهای متغیر مواجه هستند اهمیت دارند.
این قطعه چه کاری انجام می‌دهد؟
ICE3AR2280JGXU با استفاده از کنترل Current Mode PWM جریان عبوری از اولیه ترانس را مدیریت می‌کند. در هر سیکل، ولتاژ ایجادشده روی مقاومت سنجش جریان از طریق پایه CS بررسی می‌شود و کنترلر براساس اطلاعات فیدبک، زمان روشن ماندن ماسفت را تنظیم می‌کند.
هنگامی که مصرف خروجی کاهش پیدا می‌کند، کنترلر می‌تواند وارد Active Burst Mode شود. در این حالت، به‌جای سوئیچینگ پیوسته با همان الگوی بار کامل، انتقال انرژی متناسب با مصرف کاهش می‌یابد و توان تلف‌شده در حالت آماده‌به‌کار کمتر می‌شود.
در صورت بروز خطاهایی مانند اضافه‌بار، قطع فیدبک، اضافه‌ولتاژ تغذیه کنترلر یا افزایش بیش‌ازحد دما، بخش حفاظتی می‌تواند سوئیچینگ را متوقف کرده و وارد وضعیت Auto Restart شود.
برای راه‌اندازی این آیسی باید بخش اولیه منبع تغذیه مطابق مدار مرجع Flyback طراحی شود. پایه‌های Drain به بخش سوئیچینگ اولیه ترانس متصل می‌شوند و جریان ماسفت توسط مقاومت Shunt متصل به پایه CS اندازه‌گیری می‌شود.
در زمان اتصال برق، Startup Cell داخلی خازن VCC را شارژ می‌کند. وقتی VCC به حدود 17 ولت برسد، کنترلر راه‌اندازی شده و فرایند Soft Start آغاز می‌شود. پس از راه‌اندازی، مدار خارجی باید تغذیه موردنیاز VCC را تأمین کند؛ در طراحی‌های معمول این کار توسط سیم‌پیچ کمکی ترانس انجام می‌شود.
اگر VCC به حدود 10.5 ولت کاهش پیدا کند، کنترلر به دلیل Undervoltage Lockout متوقف می‌شود. بنابراین در تعمیر منابع تغذیه‌ای که روشن نمی‌شوند، بررسی ولتاژ VCC، خازن تغذیه و مسیر سیم‌پیچ کمکی از مراحل مهم عیب‌یابی است
