آموزش گرفتن خروجی گربر و Drill در KiCad 8
پس از اتمام طراحی برد در KiCad 8، پیش از ارسال جهت تولید باید فایلهای موردنیاز کارخانه را تولید کنید. در این فرآیند سه نوع فایل ساخته میشود: فایلهای Gerber، فایلهای Drill و فایل نقشه Drill (Drill Map). مراحل زیر روی نسخه ۸.۰.۴ آزمایش شده است.
بررسی ظرفیتهای تولید
- 1
پیش از شروع خروجیگیری، ظرفیتهای تولید سازنده انتخابی خود را بررسی کنید (حداقل عرض ترِیس و فاصله، حداقل clearance، حداقل قطر سوراخ و …) و قوانین طراحی (DRC) را در پروژه خود مطابق با آن تنظیم کنید. این کار باعث میشود نیاز به طراحی مجدد قسمتهایی از برد که خارج از ظرفیت تولید هستند، به حداقل برسد.
گرفتن فایلهای گربر
- 1
مهم: پیش از تولید فایلها، حتماً DRC را اجرا کنید تا از عدم وجود خطا اطمینان حاصل شود.
- 2

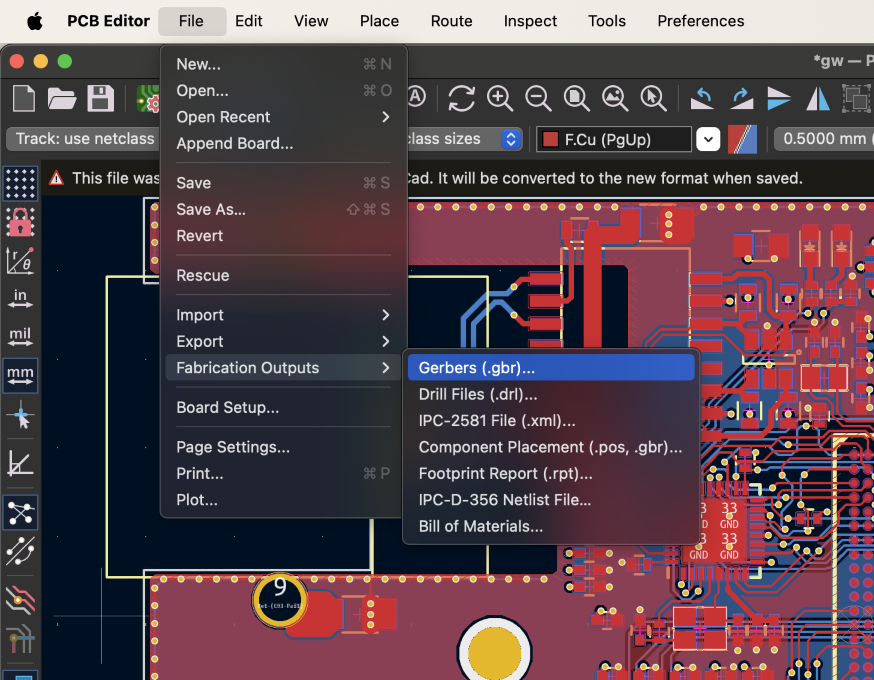

در PCB Editor، از منو مسیر File → Fabrication Outputs → Gerbers (.gbr) را انتخاب کنید.
- 3

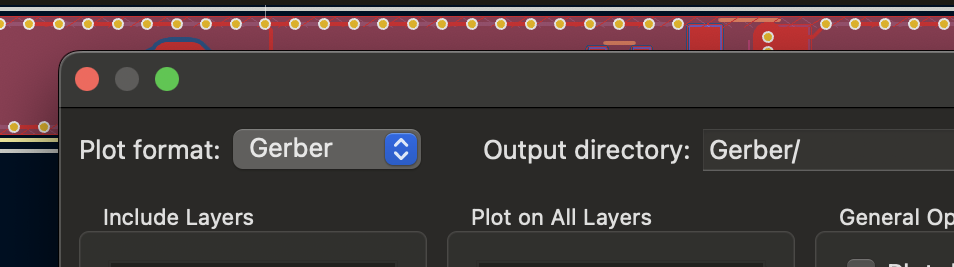

در پنجره Plot که باز میشود، ابتدا با آیکون Browse پوشه خروجی را انتخاب کنید یا نام پوشه دلخواه را وارد کنید — KiCad در صورت عدم وجود، پوشه را خودکار میسازد.
- 4

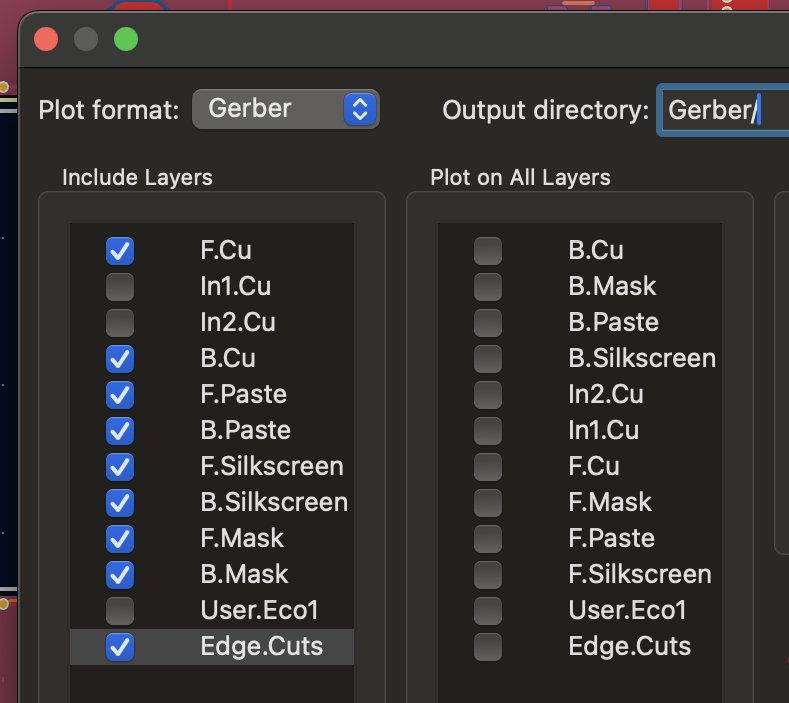

در سمت چپ پنجره Plot، لایههای زیر را برای خروجی انتخاب کنید:
- F.Cu (لایه مسی رویی)
- B.Cu (لایه مسی زیری)
- F.Paste / B.Paste
- F.Silkscreen / B.Silkscreen
- F.Mask / B.Mask
- Edge.Cuts (شامل خطوط مرزی و برشهای داخلی برد)
- In1.Cu، In2.Cu، … — برای بردهای ۴ یا ۶ لایهای
- 5

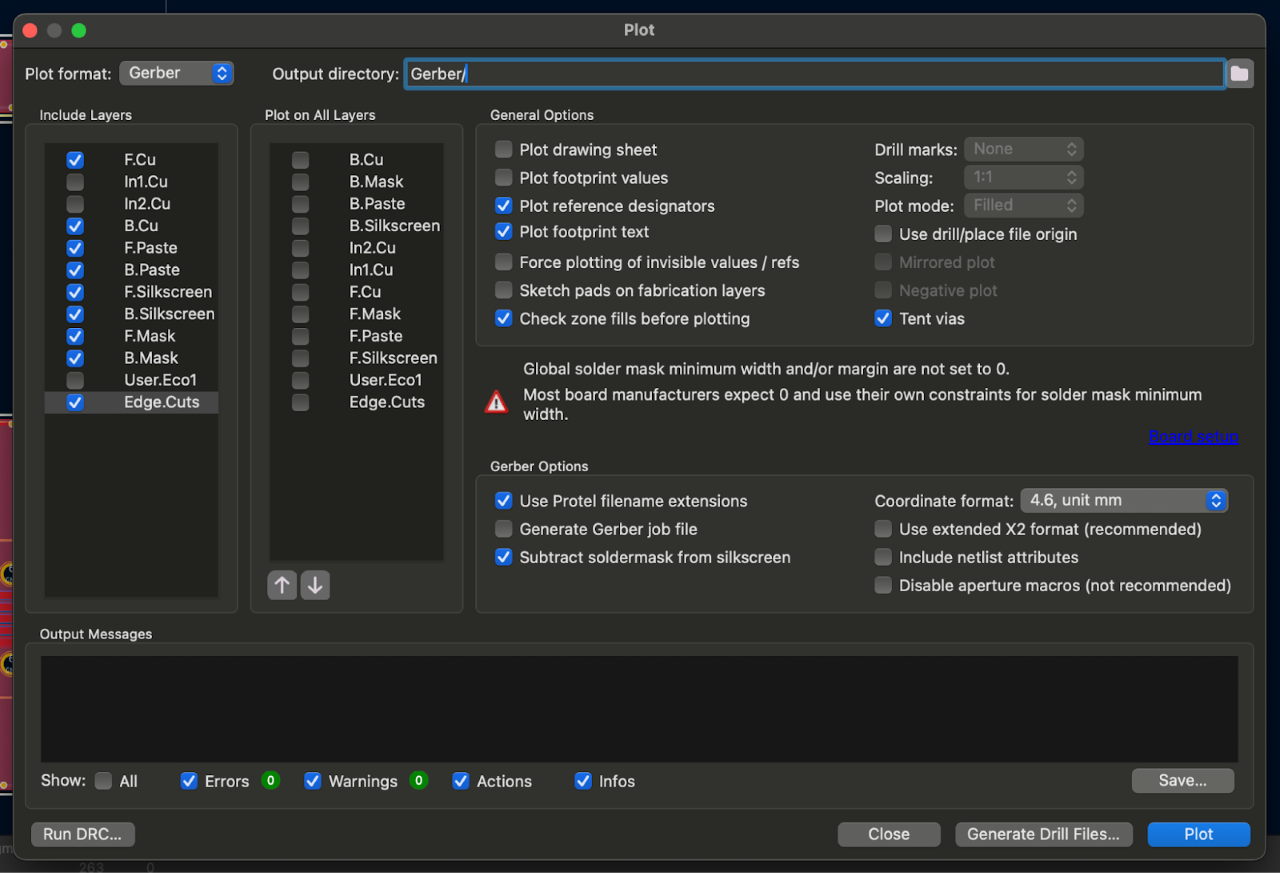

در بخش General Options گزینههای زیر را فعال کنید:
- Plot reference designators — در غیر این صورت رفرنس قطعات روی سیلکاسکرین چاپ نمیشود
- Plot footprint text
- Check zone fills before plotting
- Tent vias
- Use Protel filename extensions — توصیه میشود تا پسوند فایلها استاندارد باشد
- Subtract soldermask from silkscreen — جلوگیری از قرار گرفتن سیلکاسکرین روی پدها
- 6
روی دکمه Plot در پایین پنجره کلیک کنید. اگر zone fillها بهروز نباشند، KiCad از شما تأیید میخواهد — روی Refill کلیک کنید تا تولید ادامه یابد.
گرفتن فایلهای Drill
- 1
در همان پنجره Plot، روی دکمه «Generate Drill files...» کلیک کنید. مسیر پوشه خروجی بهصورت خودکار همان مسیر فایلهای گربر خواهد بود.
- 2

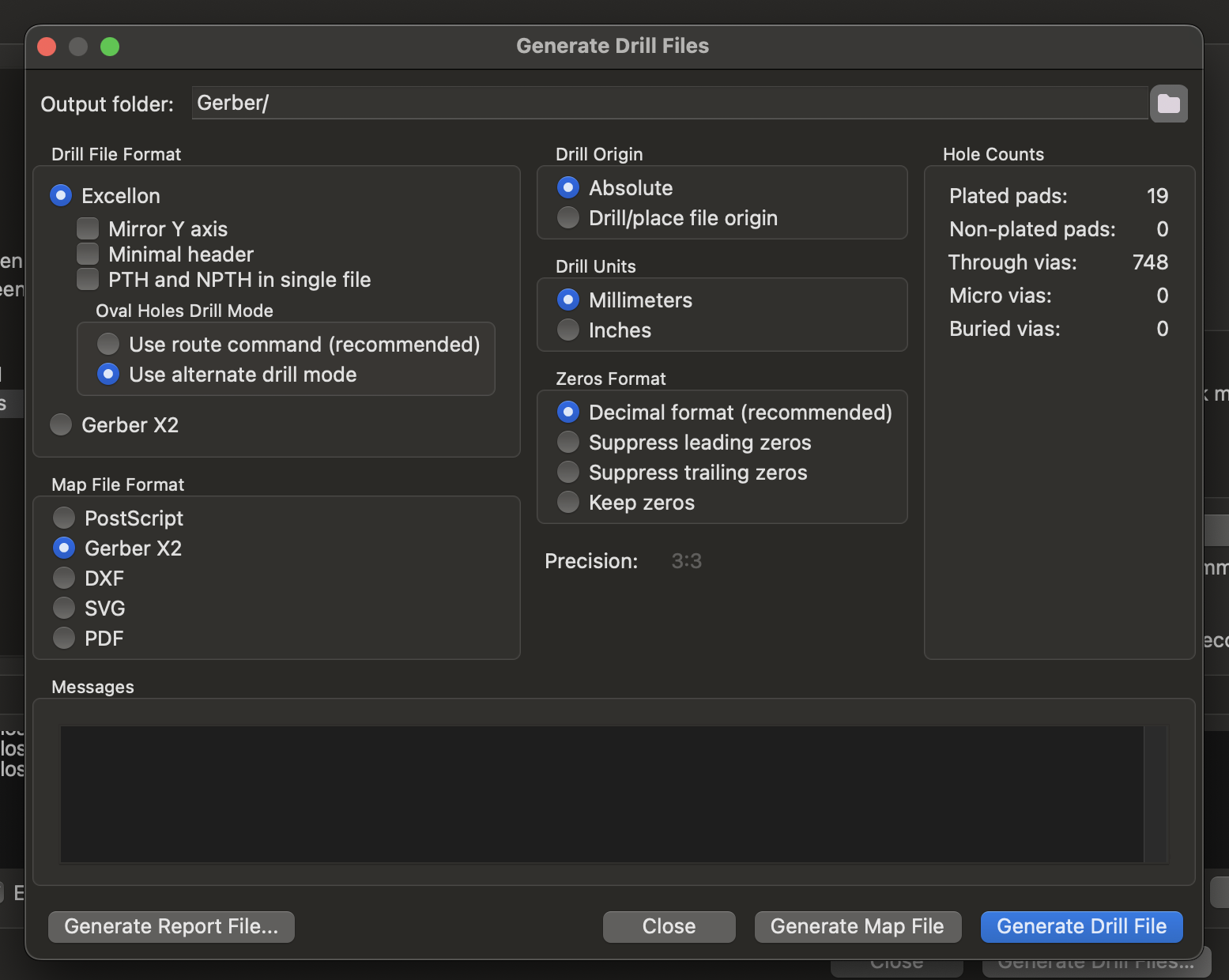

گزینههای زیر را تنظیم کنید:
- Use alternate drill mode for Oval Holes
- Drill Origin: Absolute
- Drill Units: Millimeters
- Zeros Format: Decimal format
- 3
روی Generate Drill File کلیک کنید تا فایلهای Drill در پوشه خروجی ذخیره شوند.
گرفتن فایل نقشه Drill (Drill Map)

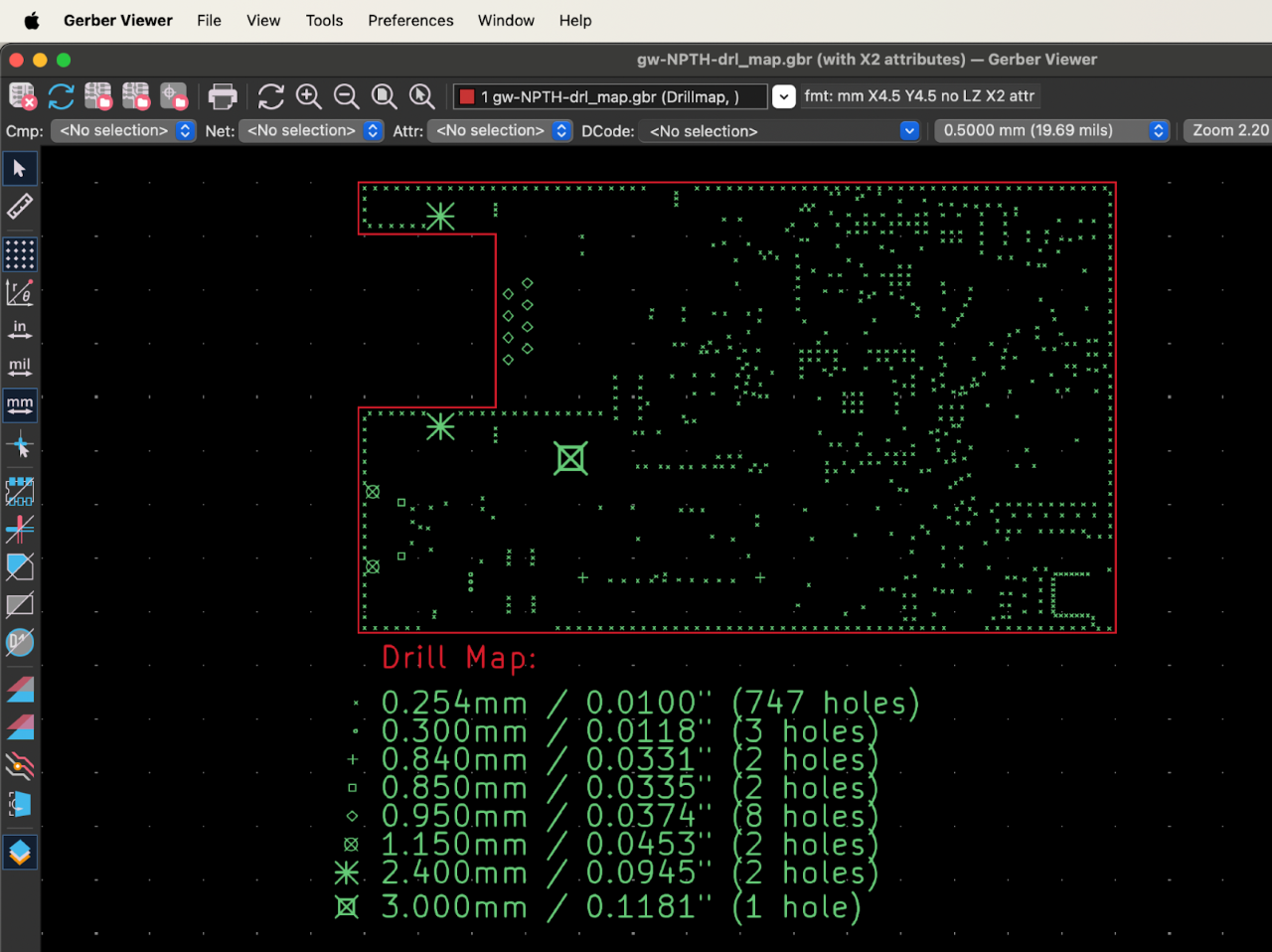

تولید فایل نقشه Drill اختیاری است اما بهشدت توصیه میشود. این فایل اطلاعات تکمیلی درباره سوراخها برای خواندن انسانی فراهم میکند — اینکه کدام سوراخها plated هستند و کدام نیستند، تعداد سوراخهای slotted و … . اطلاعات بیشتر یعنی احتمال خطای کمتر.
- 1
در همان پنجره Drill Files، روی دکمه «Generate Map File» کلیک کنید — تمام مراحل بهصورت خودکار انجام میشود.
بررسی فایلها
پیش از آپلود، توصیه میشود فایلهای تولیدشده را با یک Gerber Viewer مستقل بررسی کنید. هنگام بررسی، به موارد زیر دقت کنید:
- 1
آیا خطوط مرزی برد (Board Outline) وجود دارد؟
- 2
آیا خطوط مرزی بهصورت پیوسته و بدون فاصله هستند (watertight)؟
- 3
آیا تمام برشهای داخلی، شیارهای unplated و خطوط V-cut بهدرستی در لایه GM1 نمایش داده شدهاند؟
- 4
آیا تمام سوراخهای Drill نمایش داده شده و با سایر لایهها همتراز هستند؟
- 5
آیا ویاها مطابق طرح شما پوشانده یا نمایان (covered/exposed) هستند؟
- 6
آیا سیلکاسکرین بهدرستی و خوانا قرار گرفته است؟
آماده ارسال هستید؟
فایل zip حاوی خروجیها را در فرم سفارش آپلود کنید تا قیمت ساخت آن در همان روز کاری اعلام شود.
