آموزش گرفتن خروجی گربر در Altium Designer 24

این راهنما مراحل گرفتن خروجی Gerber و NC Drill از Altium Designer 24 را شرح می‌دهد.

پیش از شروع

  1. 1

    پیش از خروجی، اطمینان حاصل کنید که طراحی با قوانین تولید مطابقت دارد و خطوط مرزی برد به‌صورت کامل در Mechanical Layer رسم شده باشد.

  2. 2

    برای بردهای چندلایه (۴ یا ۶ لایه)، تنظیمات Stack-up و قوانین DRC را پیش از خروجی بررسی کنید.

گرفتن فایل‌های گربر

  1. 1

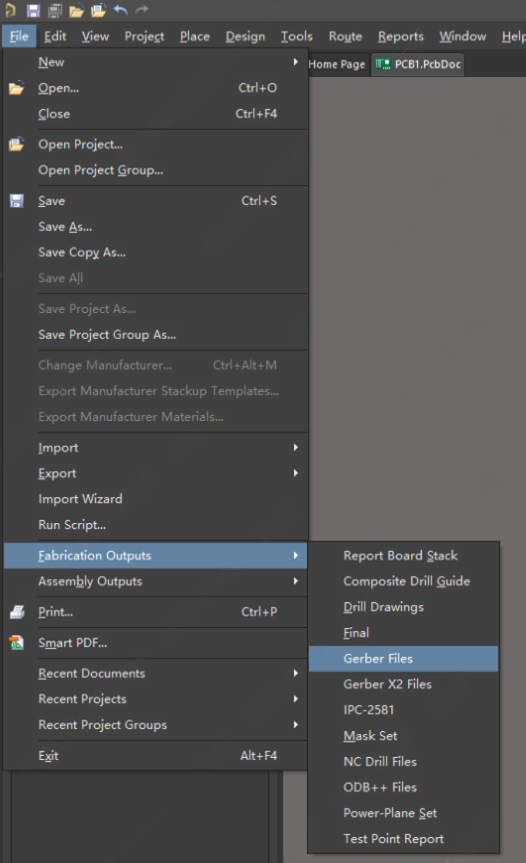

    فایل PCB خود را در Altium Designer باز کنید و از منو مسیر File → Fabrication Outputs → Gerber Files را انتخاب کنید.

    مسیر منو Gerber Files در Altium 24
  2. 2

    در پنجره Gerber Setup، تب General را با تنظیمات پیش‌فرض نگه دارید و به تب Layers بروید.

  3. 3

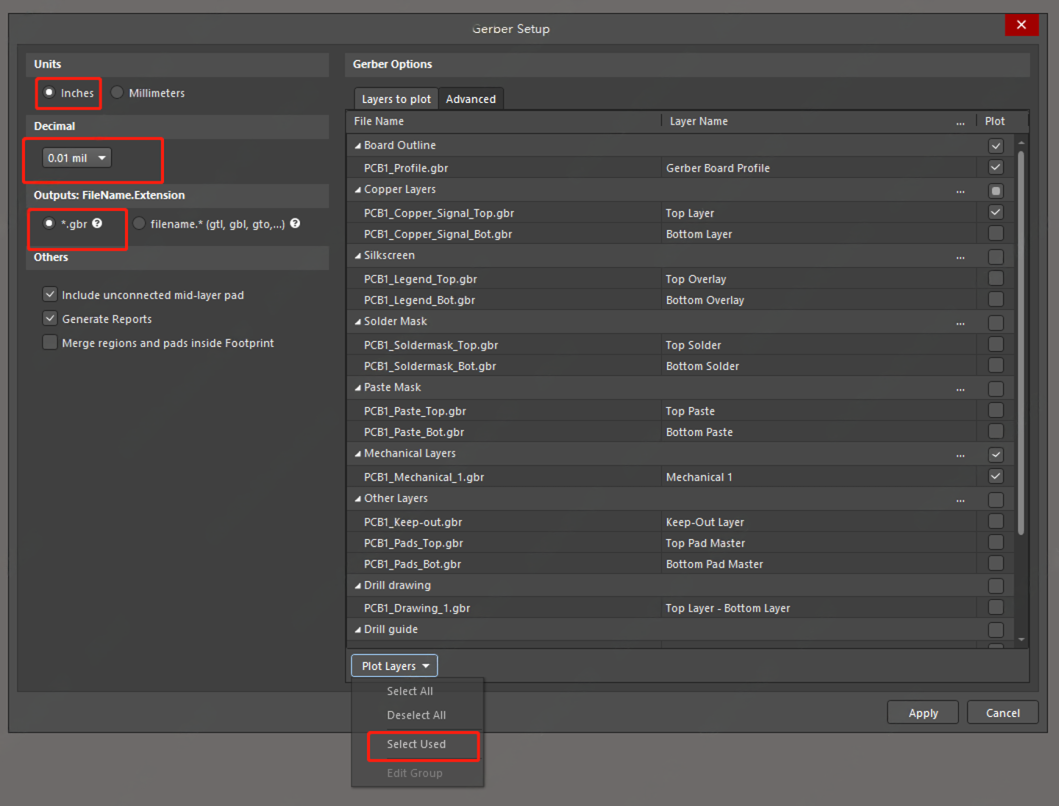

    در بخش Plot Layers روی «Select Used» کلیک کنید تا تنها لایه‌هایی که در طرح استفاده شده‌اند انتخاب شوند. در حالت معمول، لایه‌های زیر باید در خروجی باشند:

    • Copper Layer — لایه‌های مسی (در ۲ لایه‌ای فقط Top و Bottom)
    • Solder Mask Layer
    • Silkscreen Layer
    • Paste Layers
    • Mechanical Layer — لایه شکل برد
    • Drill Drawing
    • Drill Guide
    انتخاب لایه‌ها در پنجره Plot Layers
  4. 4

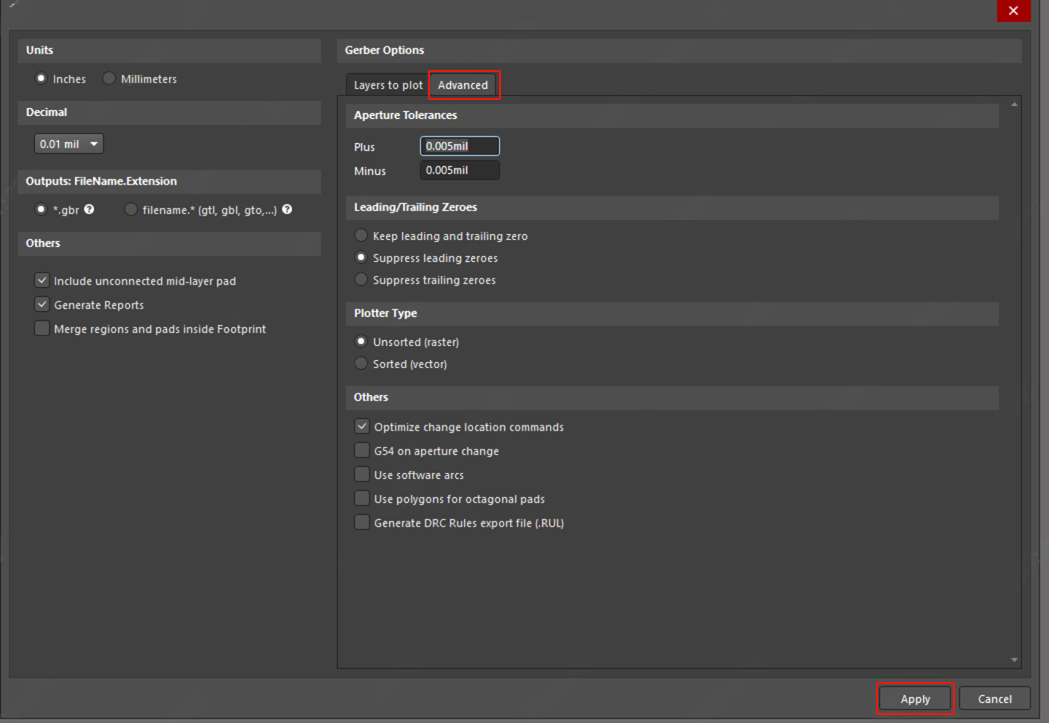

    سایر تنظیمات را در حالت پیش‌فرض رها کرده و روی Apply کلیک کنید تا فایل‌های گربر تولید شوند.

    پنجره تنظیمات نهایی گربر در Altium 24

گرفتن فایل‌های NC Drill

  1. 1

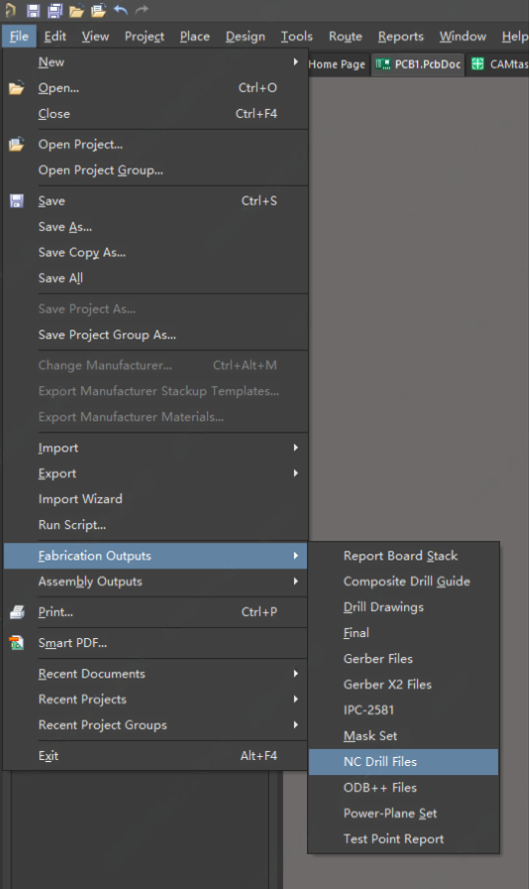

    از نوار منو مسیر File → Fabrication Outputs → NC Drill Files را انتخاب کنید.

    مسیر منو NC Drill Files در Altium 24
  2. 2

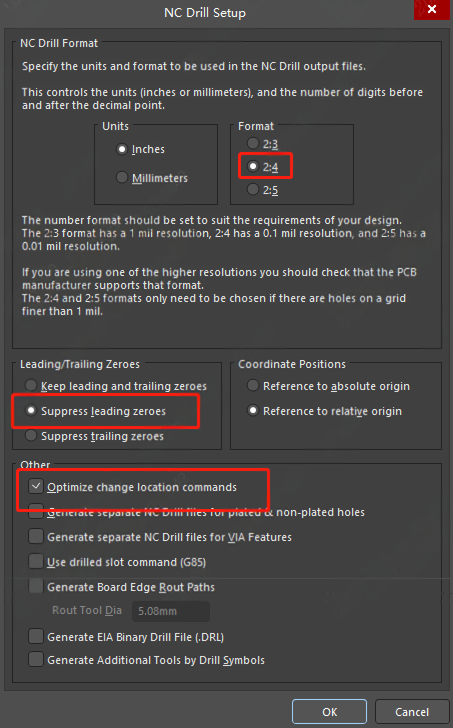

    در پنجره NC Drill Setup، مقدار Precision را روی «2:4» تنظیم کنید و سپس OK را بزنید.

    پنجره تنظیمات NC Drill در Altium 24
  3. 3

    اگر چند نوع سوراخ‌کاری در برد وجود داشته باشد، یک پنجره تأییدیه ظاهر می‌شود — کافی است OK را بزنید تا تولید ادامه یابد.

مرحله آخر: بررسی فایل‌های Gerber و آماده‌سازی برای سفارش ساخت PCB

  1. 1
    رویت فایل‌های Gerber و NC Drill در التیوم دیزاینر (عکس التیوم)

    پس از اینکه فایل‌های Gerber و NC Drill (فایل سوراخ‌کاری) را از نرم‌افزار Altium Designer استخراج کردید مثل تصویر بالا در التیوم دیزاینر رویت خواهید کرد.

  2. 2

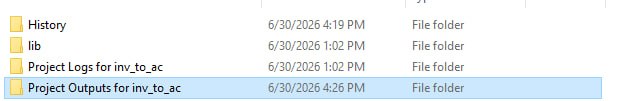

    پس از آن باید وارد پوشه پروژه شوید. در پوشه پروژه، پوشه‌ای با نام Project Outputs for (نام پروژه) ایجاد می‌شود. این پوشه شامل تمامی فایل‌های خروجی موردنیاز برای ساخت برد مدار چاپی (PCB) است.

    تصویر شماره ۱: پوشه پروژه و ایجاد پوشه Project Outputs
  3. 3

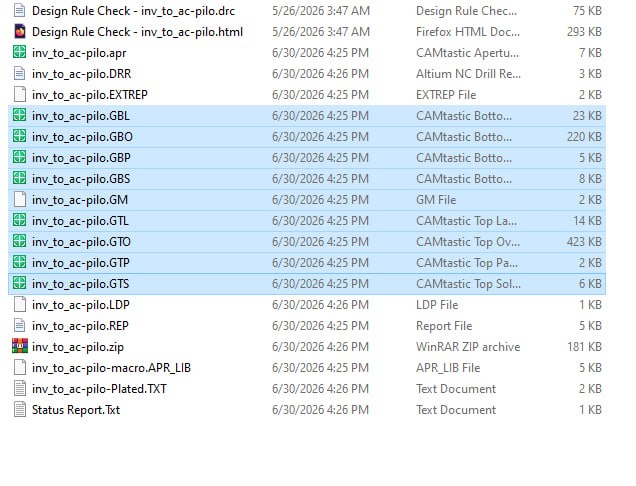

    پس از باز کردن پوشه Project Outputs for (نام پروژه)، تمامی فایل‌های Gerber و فایل سوراخ‌کاری را مشاهده خواهید کرد.

    تصویر شماره ۲: محتوای پوشه Project Outputs for (نام پروژه)
  4. 4

    پسوند فایل‌های ضروری برای ساخت برد PCB برای ساخت برد مدار چاپی، وجود فایل‌های زیر ضروری است:

    • .GTL
    • .GBL
    • .GTO
    • .GBO
    • .GTS
    • .GBS
    • .GTP
    • .GM یا .GKO
    • .TXT یا .DRL
    عکس شماره ۳: فایل‌های Gerber و NC Drill داخل پوشه خروجی
  5. 5

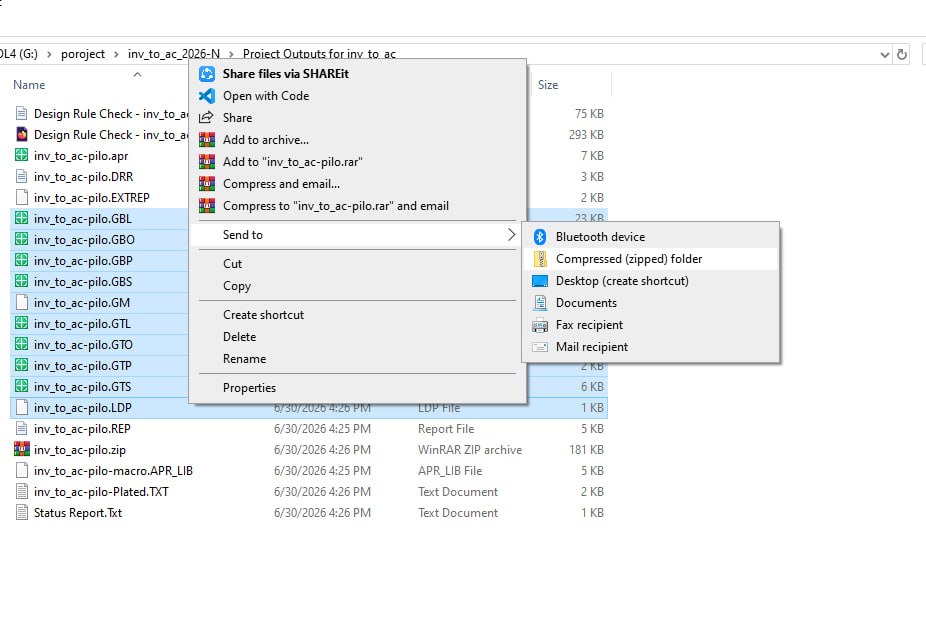

    نحوه ساخت فایل ZIP پس از اطمینان از وجود تمامی فایل‌های Gerber و فایل سوراخ‌کاری، باید آن‌ها را در یک فایل ZIP قرار دهید تا بتوانید در سایت‌های سفارش PCB بارگذاری کنید. ابتدا تمامی فایل‌های Gerber و فایل NC Drill را انتخاب کنید. سپس روی فایل‌های انتخاب‌شده کلیک راست کرده و گزینه زیر را انتخاب نمایید: Send to → Compressed (zipped) Folder پس از انجام مراحل فایل ZIP تشکیل می‌شود و آن را می‌توانید در سایت بارگذاری کنید. در صورتی که از نرم‌افزار WinRAR استفاده می‌کنید، روی فایل‌های انتخاب‌شده کلیک راست کرده و گزینه Add to archive... را انتخاب کنید. سپس فرمت ZIP را انتخاب کرده و فایل را ایجاد نمایید.

  6. 6

    در نهایت فایل ZIP ایجادشده را در فرم سفارش بارگذاری کنید.

نکته مهم پوشه Project Outputs for (نام پروژه) را به‌صورت مستقیم ZIP نکنید. ابتدا وارد این پوشه شوید، سپس فقط فایل‌های Gerber و فایل سوراخ‌کاری را انتخاب کرده و از همان فایل‌ها یک فایل ZIP بسازید. در نهایت فایل ZIP ایجادشده را در سایت سفارش PCB (مانند JLCPCB، PCBWay، Pilotech و سایر شرکت‌های تولید برد مدار چاپی) بارگذاری کنید. نکته: در برخی نسخه‌های نرم‌افزار Altium Designer، مانند نسخه 2022، فایل سوراخ‌کاری با پسوند .TXT تولید می‌شود و در برخی نسخه‌ها با پسوند .DRL. هر دو فرمت استاندارد هستند.
