آی‌سی DK125 | کنترلر تغذیه سوئیچینگ آفلاین (SMPS Controller)

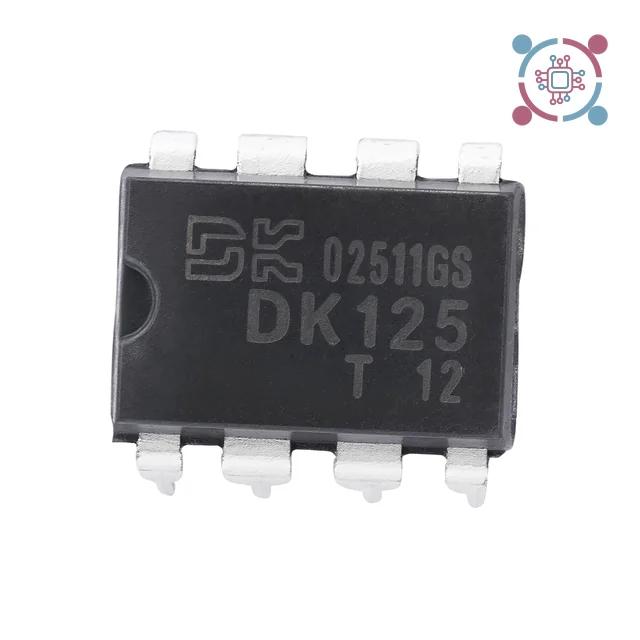

آی‌سی DK125 یک کنترلر منبع تغذیه سوئیچینگ حالت آفلاین (AC-DC Offline Flyback SMPS Controller) است که برای طراحی منابع تغذیه با قدرت متوسط (حدود 24 وات) مناسب است.
این تراشه با ادغام مدارهای محافظتی فراوان و ترانزیستور قدرت داخلی، گزینه‌ای اقتصادی و قابل اطمینان برای کاربردهای صنعتی و خانگی به شمار می‌رود.
DK125 مخصوصاً برای طراحی آداپتورها، شارژرها، منابع تغذیه لوازم صوتی تصویری، LED درایورها و تجهیزاتی که نیاز به ایزولاسیون دارند، مناسب است.
| شناسه کالا (SKU) | 100000 |
| VCC Restart Voltage | 3.3V to 3.9V |
| Peak Current Protection | 1.1A to 1.3A |
| Input Voltage Range (AC) | 90 – 265 VAC |
| VCC Start Threshold Voltage | Around 5.2V |
| OCP – Over Current Protection | Protects against overcurrent |
| No Load / Standby Power Consumption | Less than 0.3W |
| VCC Over-Voltage Protection (VCC OVP) | 6.1V to 6.5V |
| Internal Transistor Breakdown Voltage (BVCEO) | Approximately 700V |
ویژگی‌ها و امکانات برجسته DK125
- ورودی گسترده AC ۹۰-۲۶۵ ولت برای استفاده در مناطق با ولتاژ شهری مختلف
- ترانزیستور قدرت داخلی با تحمل ولتاژ تقریبی ۷۰۰ ولت (HV-BJT)، حذف نیاز به قطعه قدرت خارجی
- مدار راه‌اندازی با ولتاژ بالا (High-Voltage Start-Up) داخلی؛ بدون نیاز به مقاومت راه‌انداز خارجی
- حالت Burst Mode (~۲۲ کیلوهرتز) برای کاهش مصرف توان در حالت بیکار (Standby) و افزایش بهره‌وری انرژی
- فرکانس سوئیچینگ پایه ~۶۵ کیلوهرتز در حالت کاری عادی، تعادل مناسب بین اندازه ترانس، تلفات و نویز
- مصرف توان در حالت بدون بار کمتر از ۰.۳ وات مطابق با استانداردهای بین‌المللی
- طراحی Self-Power Supply با حذف سیم‌پیچ کمکی در ترانسفورماتور ایزوله، کاهش پیچیدگی و هزینه ساخت
- مدارهای محافظتی کامل شامل:
- حفاظت اضافه‌جریان (Over-Current Protection - OCP)
- حفاظت دمایی (Over-Temperature Protection - OTP)
- حفاظت ولتاژ بیش از حد (Over-Voltage Protection - OVP)
- حفاظت در برابر اتصال کوتاه خروجی (Output Short-Circuit Protection)
- حفاظت در برابر مدار باز سمت ثانویه (Secondary Open-Circuit Protection)
- کاهش EMI با مدولاسیون فرکانس (Frequency Jitter) و Slope Compensation برای پایداری در بارهای زیاد
- تست ضد استاتیک (ESD) تا ۴ کیلوولت برای افزایش ایمنی در محیط‌های صنعتی
مشخصات فنی کلیدی DK125
| پارامتر | مقدار معمولی / محدوده |
|---|---|
| ولتاژ نامی ورودی AC | ۹۰V – ۲۶۵V |
| توان نامی خروجی (Typical) | ۲۴ وات (در دمای محیط ≈ 45°C) |
| ولتاژ راه‌اندازی اولیه (VCC Start) | حدود ۵٫۲ ولت |
| ولتاژ ری‌استارت (Restart) | ۳٫۳ تا ۳٫۹ ولت |
| ولتاژ حفاظت VCC (OVP) | ۶٫۱ – ۶٫۵ ولت |
| جریان اوج (Peak Current Protection) | ۱٫۱ – ۱٫۳ آمپر |
| فرکانس PWM در بار معمولی | ~۶۵ کیلوهرتز |
| فرکانس در حالت Burst / بار کم | ~۲۲ کیلوهرتز |
| دمای کاری | -۲۵°C تا +۱۲۵°C |
| بسته‌بندی | DIP-8 |
کاربردهای DK125
- آداپتورها و شارژرهای AC-DC تا حدود ۲۴ وات
- منابع تغذیه برای LED درایورها
- منابع تغذیه لوازم‌خانگی مانند:
- تلویزیون
- مانیتور
- DVD/VCD
- ست‌تاپ باکس
- تهویه مطبوع
- تجهیزات صنعتی نیازمند ایزولاسیون و حفاظت کامل
مزایای استفاده از DK125
- کاهش تعداد قطعات جانبی و در نتیجه کاهش هزینه طراحی و تولید
- مصرف کم در حالت Standby مطابق با استانداردهای «انرژی سبز»
- عملکرد ایمن و پایدار به دلیل وجود حفاظت‌های جامع داخلی
- حذف سیم‌پیچ کمکی ترانس برای طراحی ساده‌تر
- عملکرد پایدار حتی در مناطق با نوسان ولتاژ شهری بالا
جمع‌بندی
اگر به دنبال یک کنترلر AC-DC هستید که در کنار سادگی طراحی، توان مناسب (~۲۴ وات) و محافظت‌های کامل داخلی ارائه دهد، DK125 انتخابی عالی است.
این چیپ با مصرف پایین، عملکرد قابل اعتماد، و امکانات فراوان، مناسب برای محصولات صنعتی، خانگی و تجاری است.
استفاده از آن در طراحی‌ها موجب کاهش هزینه تولید و افزایش راندمان محصولات شما خواهد شد.
