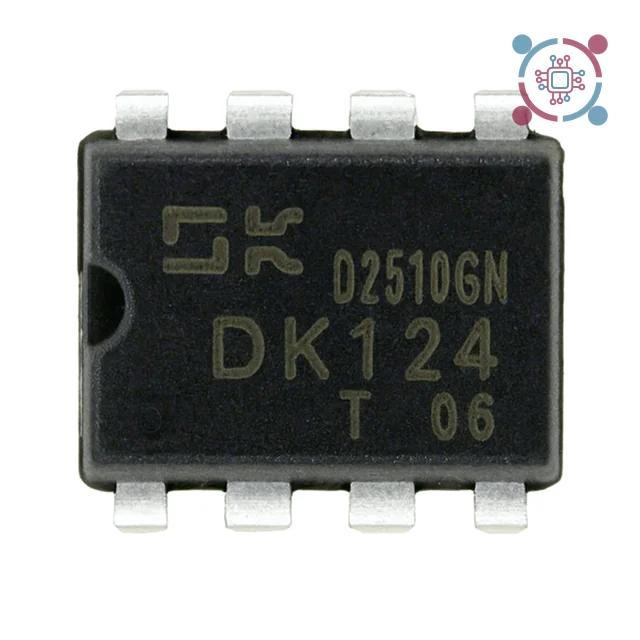

DK124
آی‌سی DK124 | کنترلر تغذیه سوئیچینگ آفلاین (SMPS) با ترانزیستور داخلی
آی‌سی DK124 یک کنترلر منبع تغذیه سوئیچینگ (SMPS Controller) پرکاربرد است که برای طراحی منابع تغذیه آفلاین AC-DC بهینه شده است.
این تراشه به دلیل سادگی طراحی، قابلیت اطمینان بالا، و وجود ترانزیستور قدرت داخلی به صورت گسترده در انواع منابع تغذیه کم‌مصرف، شارژرها، لوازم خانگی، لوازم الکترونیکی صنعتی و تجهیزات IoT استفاده می‌شود.
این چیپ به شما این امکان را می‌دهد که بدون نیاز به مدار راه‌انداز خارجی یا ترانزیستور قدرت جداگانه، یک منبع تغذیه Flyback ایمن و کم‌هزینه طراحی کنید.
وجود مدارهای حفاظتی داخلی مانند حفاظت در برابر اضافه‌جریان (OCP)، ولتاژ بیش‌ازحد (OVP)، اتصال کوتاه (SCP) و دمای بالا (OTP) باعث می‌شود مدار شما در شرایط کاری مختلف عملکرد پایدار و ایمنی داشته باشد.
| شناسه کالا (SKU) | 100013 |
ویژگی‌ها و امکانات اصلی DK124
- ترانزیستور قدرت داخلی با ولتاژ شکست 700 ولت، حذف نیاز به MOSFET یا BJT خارجی
- راه‌اندازی مستقیم از ولتاژ برق شهری بدون نیاز به تغذیه کمکی (Self-Biasing)
- مصرف توان بسیار کم در حالت بی‌بار یا استندبای (کمتر از 0.3 وات)
- فرکانس کاری ثابت 65kHz با پخش طیف (Jittering) برای کاهش نویز و EMI
- حالت Burst Mode برای بهینه‌سازی مصرف انرژی در بارهای کم
- حفاظت‌های کامل داخلی شامل:
- حفاظت اضافه‌جریان (OCP)
- حفاظت دمایی (OTP)
- حفاظت در برابر اتصال کوتاه (SCP)
- حفاظت در برابر ولتاژ بیش از حد (OVP)
- حفاظت مدار باز در ثانویه
- مدار Soft-Start داخلی برای جلوگیری از ضربه جریان اولیه و افزایش عمر قطعات
- پشتیبانی از ورودی گسترده 90 تا 265 ولت AC مناسب برای کاربردهای جهانی
- بسته‌بندی DIP-8 برای سهولت در طراحی و مونتاژ
مشخصات فنی DK124
| مشخصه | مقدار |
|---|---|
| ولتاژ ورودی AC | 90V – 265V |
| ولتاژ شکست ترانزیستور داخلی | 700V |
| فرکانس کاری | 65kHz ± 5% |
| فرکانس حالت Burst Mode | ~22kHz |
| ولتاژ راه‌اندازی (Start-up) | 5.2V |
| ولتاژ ری‌استارت | 3.3V – 3.6V |
| جریان اوج خروجی | ~1.3A |
| دمای کاری | -25°C تا +125°C |
| توان مصرفی حالت استندبای | <0.3W |
| نوع بسته‌بندی | DIP-8 |
کاربردهای DK124
به دلیل ویژگی‌های بالا، آی‌سی DK124 در پروژه‌های متنوعی مورد استفاده قرار می‌گیرد، از جمله:
- طراحی آداپتورهای کم‌مصرف و شارژرهای تلفن همراه
- منابع تغذیه سوئیچینگ برای لوازم خانگی و صنعتی
- تغذیه تجهیزات IoT و دستگاه‌های کم‌مصرف
- ماژول‌های کنترلی مانند کنترلرهای LED و لامپ‌های هوشمند
- مدارهای منبع تغذیه ایزوله و غیر ایزوله با طراحی ساده و کم‌هزینه
مزایای استفاده از DK124
- کاهش تعداد قطعات خارجی و در نتیجه کاهش هزینه نهایی مدار
- افزایش ایمنی و قابلیت اطمینان به دلیل وجود حفاظت‌های داخلی
- طراحی ساده و سریع بدون نیاز به مدارهای پیچیده راه‌انداز
- مناسب برای تولید انبوه و صنعتی به دلیل بسته‌بندی استاندارد DIP-8
- راندمان بالا و مصرف کم انرژی مطابق با استانداردهای جهانی
جمع‌بندی
اگر به دنبال یک راهکار ساده، کم‌هزینه و مطمئن برای طراحی منابع تغذیه سوئیچینگ هستید، آی‌سی DK124 انتخابی ایده‌آل است.
این تراشه با داشتن ترانزیستور قدرت داخلی و قابلیت‌های حفاظتی متعدد، فرآیند طراحی و تولید منابع تغذیه را بسیار ساده می‌کند و نیاز به قطعات خارجی گران‌قیمت را کاهش می‌دهد.
با استفاده از DK124 می‌توانید مدارهایی با ابعاد کوچک، راندمان بالا و ایمنی فوق‌العاده طراحی کنید که مناسب برای محصولات صنعتی، خانگی و IoT هستند.
دیتاشیت آی سی DK124
برای دانلود دیتاشیت کامل آی سی DK124 می‌توانید از لینک زیر استفاده کنید:
